振動磨機結構

日期：2019-12-29 點擊次數：1214

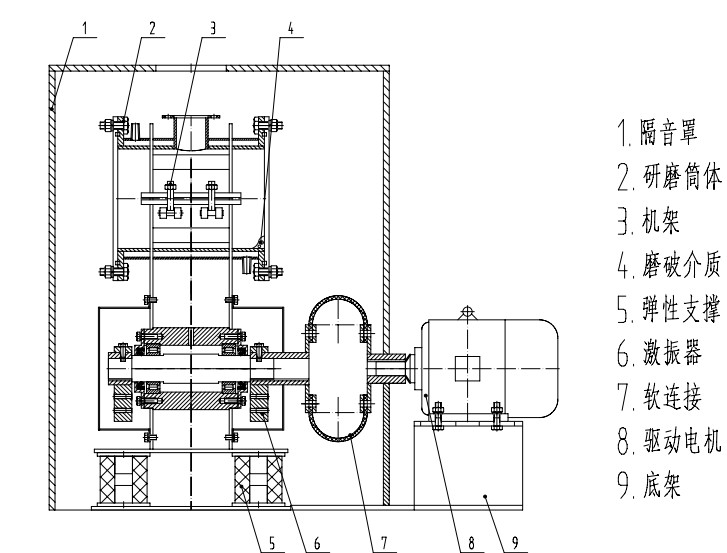

振動磨機的結構
本機主要由振動電機、機體、底架、磨筒、、襯筒、磨破介質和彈性支撐等幾部分組成。
1、振動電機：為磨機振磨提供能量；振動電機有兩組偏心塊，兩側偏心塊同向轉動，使所需激振力刻度線對準軸端的基準線；
2、底架：通過彈性支撐把機體托起；
3、磨筒殼體：是磨機振磨的工作體，用以盛裝磨破介質和研磨物。磨筒殼體由1個磨筒組成，磨筒內裝有耐磨襯筒，當襯筒研磨損壞后，可取出更換；
4、襯筒：緊貼于磨筒內壁，用以保護磨筒，在磨筒內振磨物料時，同時對磨筒內壁也有較大磨損，在磨筒內裝置易于更換的襯筒，可提高整機的使用壽命；
5、磨破介質：是磨機的研磨主體，用以對物料的沖擊研磨；
6、彈性支撐：裝在四個支點上，每個支點有兩個彈簧，主要作用是使磨機機體處于彈性狀態(tài)，并基本隔絕機體振動時對底座的振動沖擊，從而減少磨機傳遞到地基上的動負荷。為了使磨機處于良好的工作狀態(tài)，可在彈簧支座的下面加調整墊片，此墊片是用來解決磨體（筒）水平度的安裝問題。每組彈簧在安裝過程中必須保證彈簧上、下接觸面的同軸度，其允差不超過2mm；
